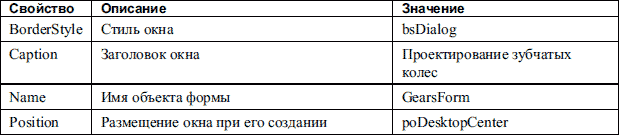

Таблица 6.8. Настройка свойств формы диалогового окна библиотеки

КОМПАС-3D V10 на 100 %

После создания формы Delphi автоматически сгенерировал модуль (unit) с кодом ее описания. Удалите из этого модуля описание глобальной переменной GearsForm типа TGearsForm и сохраните модуль под именем BuildUnit.pas.

Добавьте на форму по четыре текстовых метки (TLabel) и поля ввода (TEdit), а также две кнопки (TButton). Присвойте им заголовки Построение и Отмена.

Разместите указанные элементы управления приблизительно так, как показано на рис. 6.24.

КОМПАС-3D V10 на 100 %

Рис. 6.24. Форма будущего диалогового окна библиотеки


После создания формы необходимо обеспечить ее вывод в окне КОМПАС. Задача, на первый взгляд, сложная, но решается просто. Для вывода диалогового окна библиотеки нужно сделать следующее.

1. Получить дескриптор главного окна КОМПАС.

2. Запретить доступ пользователю к главному окну программы.

3. Создать объект диалогового окна и вывести его на экран в модальном режиме.

4. После закрытия пользователем окна библиотеки уничтожить окно и вернуть управление главным окном КОМПАС пользователю.

5. Обнулить дескриптор приложения.

Реализовать эту последовательность действий лучше всего в процедуре точки входа в библиотеку (листинг 6.10).
