Листинг 6.20. Добавление функции обратного вызова в раздел exports

exports

LibraryName name “LIBRARYNAME”,

LibraryId name “LIBRARYID”,

LibraryEntry name “LIBRARYENTRY”,

SelectCallBackProc name “SELECTCALLBACKPROC”;

На этом все. Скомпилируйте проект и запустите библиотеку. Теперь КОМПАС будет создавать трехмерную модель в скрытом режиме. Сразу же после завершения построения трехмерная модель колеса появится в окне активной сборки в фантомном отображении, перемещаясь за указателем мыши (рис. 6.26).

КОМПАС-3D V10 на 100 %

Рис. 6.26. Вставка модели, созданной библиотекой, в виде фантома в произвольную точку сборки


Чтобы вставить модель зубчатого колеса в сборку, необходимо указать точку вставки, щелкнув кнопкой мыши в нужном месте окна представления документа или задав координаты вручную, после чего обязательно нажать кнопку Создать объект на панели специального управления (или воспользоваться сочетанием клавиш Ctrl+Enter).

Еще одной важнейшей особенностью этого приложения является то, что оно запускается только при активном документе типа КОМПАС-Сборка. Для всех других типов документов или для случая, когда активных документов вообще нет, библиотека будет выдавать сообщение (рис. 6.27) и сразу прекращать работу.

КОМПАС-3D V10 на 100 %

Рис. 6.27. Сообщение библиотеки о неверном типе документа


С помощью такой обновленной библиотеки вы можете создавать сразу несколько различных зубчатых колес и вставлять их в сборку (рис. 6.28).

КОМПАС-3D V10 на 100 %

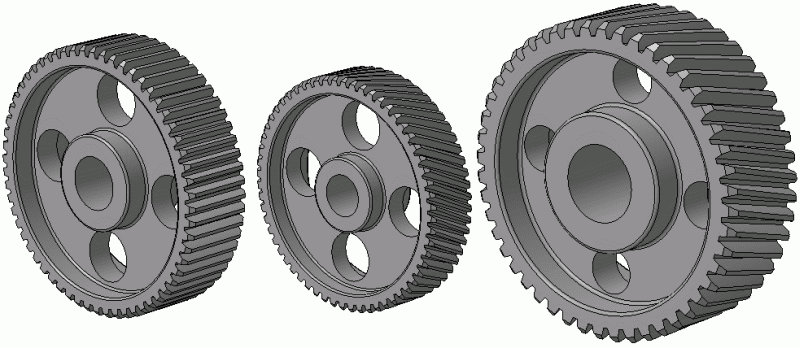

Рис. 6.28. Трехмерные модели зубчатых колес, создаваемые библиотекой Gears miniCAD


Файлы с исходными кодами этой версии мини-САПР зубчатых колес вы найдете на прилагаемом к книге компакт-диске в папке Examples\Глава 6\Delphi Programming\GearsEx. В этом же каталоге размещен уже скомпилированный файл библиотеки GearsEx.rtw.

Таким образом, КОМПАС-Мастер – это очень мощные инструментальные средства разработки приложений (библиотек) неограниченной сложности, функционирующих в среде КОМПАС-3D. С помощью этих средств программист может получить доступ ко всем без исключения функциям системы. Все, что пользователь делает вручную (будь то создание или редактирование графического документа, открытие и закрытие файлов, работа со спецификациями, создание таблиц, оформление чертежей, сохранение файлов в различных форматах, вставка рисунков и т. д.), можно автоматизировать с использованием КОМПАС-Мастер.

Однако при использовании КОМПАС-Мастер, в отличие от библиотек фрагментов или шаблонов, не обойтись одними знаниями КОМПАС. Для программирования библиотек в первую очередь надо четко определить задачу, которая будет решаться с помощью создаваемого приложения, а также выяснить все возможные пути ее решения (для составления правильного алгоритма). Естественно, необходимо досконально освоить приемы работы с одной из вышеназванных сред программирования, чтобы все это правильно спрограммировать. Разработчик прикладных САПР должен быть одновременно и инженером, и программистом, и при этом обладать немалым терпением. Нужно быть готовым тратить время и нервы на нелегкую отладку программ, ведь каким бы профессионалом вы ни были, ошибки будут всегда, а их поиск и устранение могут быть не менее долгими и утомительными, чем сам процесс написания библиотеки.

Зато, преодолев все эти трудности, вы получите удобное и гибкое приложение, обладающее функционалом и интерфейсом, полностью удовлетворяющими вашим требованиям. Уровень автоматизации выполнения процессов, достигаемый в нем при использовании КОМПАС-Мастер, ничем не ограничен (только вашим желанием трудиться и вашими способностями). В программу можно заложить не только возможность чертить или строить что-либо, ее можно заставить «думать» – самостоятельно выбирать, анализировать и обрабатывать необходимые данные, производить определенные действия в зависимости от прочитанных значений, выполнять сложные расчеты и делать выводы по их результатам и пр. Все это может максимально облегчить работу инженера.
