КОМПАС-SHAFT 3D

Система проектирования и трехмерного твердотельного моделирования тел вращения и механических передач КОМПАС-SHAFT 3D – без сомнения, самый мощный вспомогательный модуль, предоставленный компанией «АСКОН» для работы с трехмерными моделями. Простой и удобный интерфейс, богатый функционал, позволяющий строить ступени вала различной конфигурации (конические, цилиндрические, многогранные), встроенный модуль расчета зубчатых передач внешнего и внутреннего зацепления, по результатам которого нажатием всего одной кнопки можно получить готовую 3D-модель прямозубого колеса, – все это делает библиотеку КОМПАС-SHAFT 3D незаменимой при создании машиностроительных сборок любой сложности и назначения. Все модели, рассчитанные и выполненные с помощью этого модуля, доступны для редактирования стандартными средствами КОМПАС.

Познакомимся с этим приложением подробнее.

Откройте менеджер библиотек, в котором найдите и запустите библиотеку КОМПАС-SHAFT 3D (она находится в разделе Расчет и построение). В правой части окна менеджера появится список команд библиотеки (рис. 5.2).

КОМПАС-3D V10 на 100 %

Рис. 5.2. КОМПАС-SHAFT 3D (режим отображения – Большие значки)


Построим с помощью этой библиотеки трехмерную модель какого-нибудь вала.

Примечание

Библиотека КОМПАС-SHAFT 3D позволяет также рассчитывать зубчатые колеса (специально для этого в нее встроен модуль расчета механических передач КОМПАС-GEARS) и даже строить трехмерную модель прямозубых зубчатых колес.

Для начала следует создать документ КОМПАС-Деталь, после чего можно перейти к построению.

1. Выполните команду библиотеки Внешняя цилиндрическая ступень. В строке состояния при этом должна отобразиться подсказка: Укажите плоскость или плоскую грань. В дереве построения выделите плоскость ZX. Появится диалог параметров цилиндрической ступени (рис. 5.3). В соответствующие текстовые поля введите величину диаметра ступени – 50 мм, ее длину – 100 мм и нажмите кнопку OK. В результате библиотека построит цилиндр с указанными параметрами с основанием на плоскости ZX.

КОМПАС-3D V10 на 100 %

Рис. 5.3. Диалог параметров цилиндрической ступени вала


2. Пользуясь этой же командой, добавьте еще по две внешние цилиндрические ступени с каждой стороны от уже созданной, выбирая в качестве опорной для каждой новой ступени верхнюю плоскую грань предыдущей. Диаметры и длины ступеней примите равными:

· справа от первой ступени: диаметр – 45 мм, длина – 40 мм для первой и диаметр – 40 мм, длина – 90 мм для второй;

· слева от первой ступени: диаметр – 56 мм, длина – 5 мм для первой и диаметр – 45 мм и длина 40 мм для второй.

В результате вы должны получить следующую модель (рис. 5.4).

КОМПАС-3D V10 на 100 %

Рис. 5.4. Результат применения команды Внешняя цилиндрическая ступень


3. Активизируйте панель инструментов Редактирование детали и с помощью команды Фаска постройте две фаски 2,5 x 45° на плоских гранях крайних ступеней вала.

4. Вернитесь к менеджеру библиотек и вызовите команду Шлицы прямобочные. Система запросит указать цилиндрическую поверхность, поэтому вам следует щелкнуть кнопкой мыши на крайней ступени вала справа (той, что длиннее). На экране появится диалог настройки параметров шлицев (рис. 5.5). Оставьте все параметры заданными по умолчанию, кроме длины шлицев. Уставите ее равной 75 мм.

КОМПАС-3D V10 на 100 %

Рис. 5.5. Диалог Шлицы прямобочные


5. Задав длину шлицев, нажмите кнопку Указать грань. Диалоговое окно исчезнет,  система перейдет в режим ожидания действий от пользователя, в котором нам необходимо в окне представления модели выделить плоскую торцевую грань крайней правой ступени. После этого окно Шлицы прямобочные должно вновь появиться, на этот раз с активной кнопкой OK. Нажмите эту кнопку, чтобы создать шлицы.

6. Выполните команду Шпоночный паз под призматическую шпонку, чтобы добавить в модель вала этот конструктивный элемент. В качестве опорной укажите цилиндрическую поверхность средней ступени (той, с которой начиналось построение). После щелчка на поверхности появится окно настроек параметров шпоночного паза (рис. 5.6). Установите длину паза равной 80 мм, а расстояние от края ступени – 10 мм. Нажмите кнопку Указать грань и выделите в модели правую боковую грань средней ступени. После этого можете сформировать шпоночный паз.

КОМПАС-3D V10 на 100 %

Рис. 5.6. Диалог настроек параметров шпоночного паза


7. С помощью команды Скругление постройте скругления во всех местах перехода одной ступени в другую. В результате вы должны получить вал, как на рис. 5.7.

КОМПАС-3D V10 на 100 %

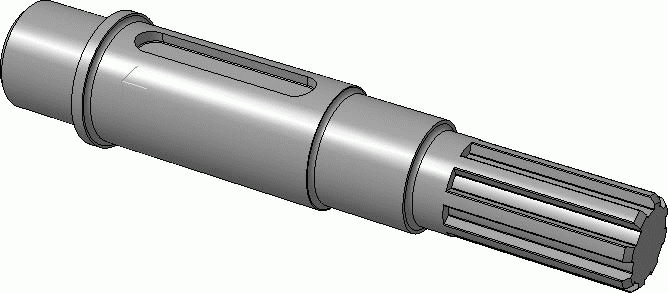

Рис. 5.7. Вал, сформированный только с помощью библиотеки КОМПАС-SHAFT 3D


В арсенале системы КОМПАС есть еще одна интересная библиотека, существенно упрощающая построение различных конструктивных элементов на валах. Эта библиотека размещена в разделе Машиностроение менеджера библиотек и называется Библиотека канавок для КОМПАС-3D.

Откройте эту библиотеку и запустите, например, команду Канавка трапециевидная. В качестве базовой укажите цилиндрическую поверхность крайней левой ступени вала. Настройте произвольным образом параметры канавки и создайте ее (рис. 5.8).

КОМПАС-3D V10 на 100 %

Рис. 5.8. Канавка на валу


Данная библиотека позволяет строить на телах вращения конструктивные канавки самых разнообразных форм: прямоугольные, сферические, для выхода долбяка или шлифовального круга и т. п.

Примечание

Все модели, выполненные с помощью двух названных библиотек, ничем не отличаются от любых других трехмерных моделей системы КОМПАС-3D. Имеется в виду, что эти модели или их составляющие можно редактировать и с помощью библиотеки, и используя обычные трехмерные элементы, созданные вручную.

Модель спроектированного вала находится в файле Shaft3D.m3d, который располагается в папке Examples\Глава 5.
